Главная → Строительное оборудование → Виброплиты

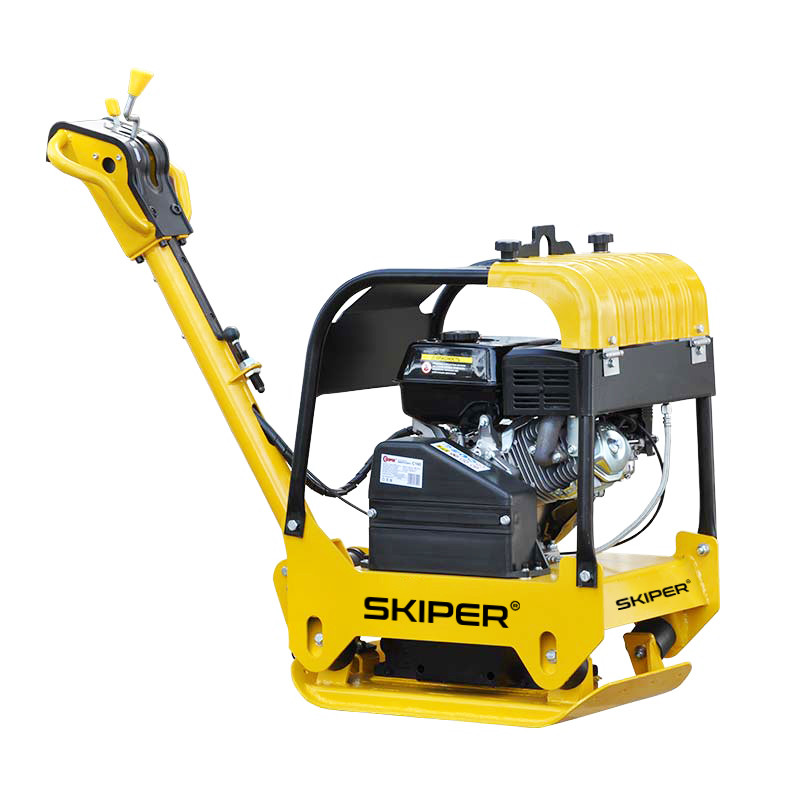

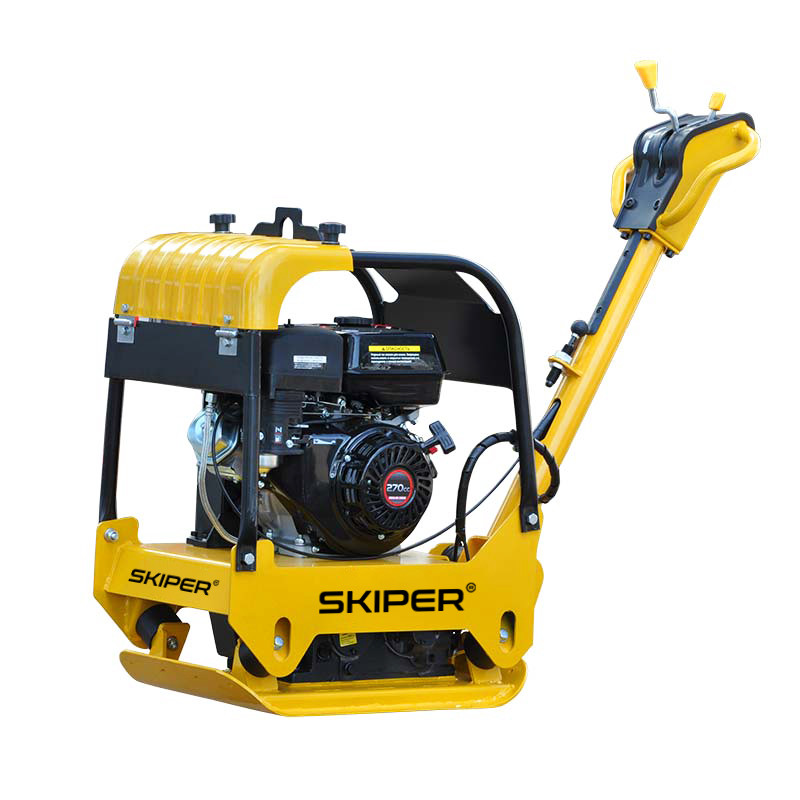

Виброплита SKIPER C160L-W (Loncin 9.0л.с., плита 65х42см., 30.5кН, 15м/мин, реверс, колеса) Артикул: SС160LW.00
Прдукт года
Инструкция
Ценник
Код: 8183
Цена МРЦ
5448.3 руб
с НДС
Наценка
дилера
19
%
Кол-во:
шт.
Комплектация
Виброплита – 1 шт Колесо – 2 шт Комплект болтов – 1 шт Руководство по эксплуатации – 1 шт Упаковка – 1 шт
Подробнее о товаре
Запчасти
Характеристики

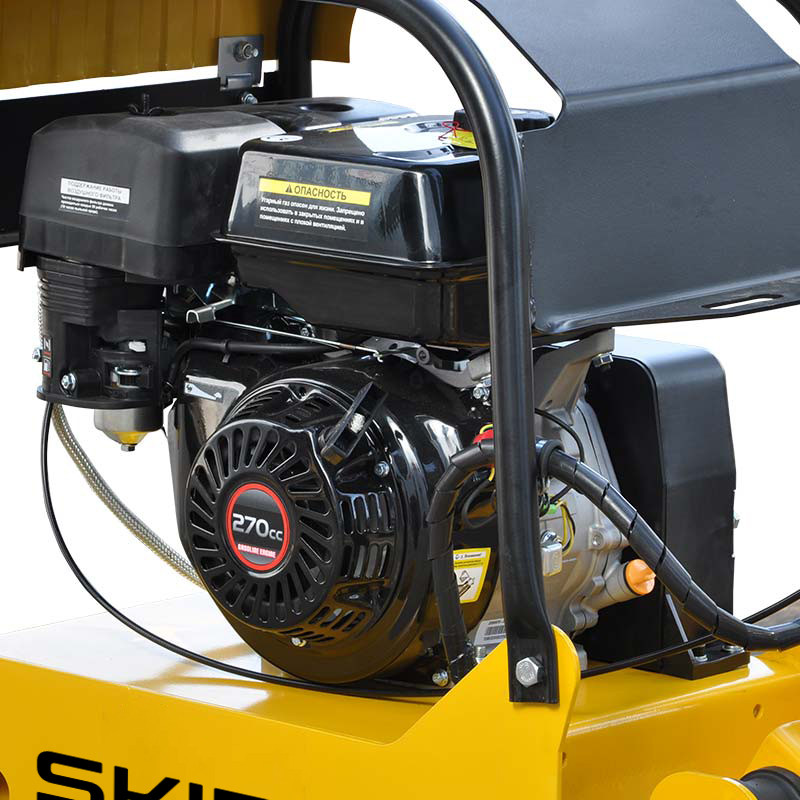

Тип двигателя: Loncin 270F бензиновый, одноцилидровый, четырехтактный с воздушным охлаждением
Объем масла двигателя, мл: 1 100
Мощность двигателя, л.с.: 9
Ширина плиты, см: 42
Ударная сила, кН: 30,5
Скорость движения, м/мин: 15
Объем масла корпуса вибратора, мл: 500
Длина плиты, см: 65
Глубина уплотнения, см: 50
Краткое описание

Профессиональная серия бензиновых виброплит прямого хода с профессиональным двигателем Loncin и основанием из конструкционной заколенной износостойкой стали для уплотнения слоев сыпучего материала небольшой и средней толщины, мощение брусчаткой, ремонтные работы по обслуживанию дорог, подъездных путей, тротуаров и стоянок. Благодаря компактной и лёгкой конструкции, низкой стоимости обслуживания, данная плита идеально подойдет для небольших организаций, занимающихся строительством и ямочным ремонтом дорог.

Преимущества

Складная ручка для удобства транспортировки и хранения. - Основание плиты из конструкционной заколенной износостойкой стали.- Открытая конструкция основания плиты обеспечивает её высокую самоочистку. Большие съемные колёса для лёгкой транспортировки. Защитный кожух приводного предотвращает попадание на него песка и почвы, увеличивает ресурс приводного ремня. Высокопрочные амортизаторы снижают вибрацию. Управление дроссельной заслонкой на ручке управления виброплитой, для удобства оператора.

Дополнительные данные по товару и продавцу
Бренд: SKIPER
Производитель: TIYA International Co., Ltd., Китай
Назначение: Для уплотнения грунта (щебня, песка и пр.), а так же асфальта или плитки.
Страна изготовления: Китай
Штрих-код: 4812561009547
Габариты упаковки: 850х510х1040 мм.
Вес с упаковкой: 154 кг.
Гарантийный срок: 12 мес.
Запчасти
Основная схема(SKIPER C160L-W)
Двигатель 190F-188F
Скрыть/Показать схему
Схема Основная схема(SKIPER C160L-W)
Запчасти
№ Схемы
1
№ В схеме
1
Кол-во
1
11469 Вал узла переключения реверса С 160
МРЦ
36.47
№ Схемы
1
№ В схеме
1
Кол-во
1
20581 Вибратор в сборе С-160
МРЦ
1538.39
№ Схемы
1
№ В схеме
1
Кол-во
1
11505 Шайба пружинная С 160
МРЦ
4.26
№ Схемы
1
№ В схеме
7
Кол-во
1
11506 Шайба С160 #7
МРЦ
7.36
№ Схемы
1
№ В схеме
8
Кол-во
1
11476 Гровер-шайба С160 #8
МРЦ
4.98
№ Схемы
1
№ В схеме
9
Кол-во
1
11465 Болт М18х60 С160 #9
МРЦ
6.77
№ Схемы
1
№ В схеме
10
Кол-во
1
20641 Ремень В35 (890мм) С160 #10
МРЦ
20.03
№ Схемы
1
№ В схеме
12
Кол-во
1
11461 Амортизатор С160 #12
МРЦ
33.03
№ Схемы
1
№ В схеме
14
Кол-во
1
8278 Трос реверса (исполнение из двух тросов) #25
МРЦ
11.35
№ Схемы
1
№ В схеме
25
Кол-во
1
11502 Трос реверса С160 #25
МРЦ
151.9
№ Схемы
1
№ В схеме
27
Кол-во
1
8275 Болт крепления двигателя С160 #27
МРЦ
3.17
№ Схемы
1
№ В схеме
41
Кол-во
1
11463 Болт M16x80 С160 #41
МРЦ
9.6
№ Схемы
1
№ В схеме
44
Кол-во
1
11462 Амортизатор ручки виброплиты С160 #44
МРЦ
20
№ Схемы
1
№ В схеме
59
Кол-во
1
9917 Кожух рукоятки С 160 #59
МРЦ
4.29
№ Схемы
1
№ В схеме
68
Кол-во
1
11491 Механизм управление реверсом С160 #68
МРЦ
59.17
№ Схемы
1
№ В схеме
71
Кол-во
1
11490 Кулиса реверса С160 #71
МРЦ
5.64
№ Схемы
1
№ В схеме
72
Кол-во
1
11479 Колпачек #72
МРЦ
9.83
№ Схемы
1
№ В схеме
73
Кол-во
1
11464 Болт крепления сцепления 10х60 для С160
МРЦ
3.93
№ Схемы
1
№ В схеме
73
Кол-во
1
11500 Рейка реверса С160 #73
МРЦ
14.72
№ Схемы
1
№ В схеме
74
Кол-во
1
11474 Выключатель С160 #74
МРЦ
15.15
№ Схемы
1
№ В схеме
75
Кол-во
1
11498 Пружина крепления сцепления С160
МРЦ
4.26
№ Схемы
1
№ В схеме
75
Кол-во
1
15130 Трос газа С160 #75
МРЦ
21.35
№ Схемы
1
№ В схеме
76
Кол-во
1
11475 Гайка М 10 С160
МРЦ
3.5
№ Схемы
1
№ В схеме
82
Кол-во
1
11477 Кожух защитный муфты сцепления С-160 (поз.82)
МРЦ
5.21
№ Схемы
1
№ В схеме
82
Кол-во
1
9918 Кольцо стопорное С160 #82
МРЦ
1.52
№ Схемы
1
№ В схеме
84
Кол-во
1
11467 Вал муфты сцепления С-160 (поз.84)
МРЦ
16.67
№ Схемы
1
№ В схеме
87
Кол-во
1
11492 Муфта сцепления С160
МРЦ
110.95
№ Схемы
1
№ В схеме
91
Кол-во
1
11493 Платформа С-160 (поз.91)
МРЦ
29.17
№ Схемы
1
№ В схеме
95
Кол-во
1
11511 Шланг армированный для слива масла С-160 (поз.95)
МРЦ
16.67
№ Схемы
1
№ В схеме
106
Кол-во
1
8277 Пружина натяжителя (нов. модель) С160 #106
МРЦ
3.17
№ Схемы
1
№ В схеме
108
Кол-во
1
11484 Кронштейн натяжителя ремня в сборе С-160
МРЦ
38.78
№ Схемы
1
№ В схеме
108
Кол-во
1
11485 Кронштейн натяжителя С160 #108
МРЦ
15.21
№ Схемы
1
№ В схеме
115
Кол-во
1
11509 Шкив вибратора С160 #115
МРЦ
31.35
№ Схемы
1
№ В схеме
116
Кол-во
1
11487 Крышка вибратора глухая С160 #116
МРЦ
13.76
№ Схемы
1
№ В схеме
119
Кол-во
1
8276 Кронштейн (нов. модель) С160 #119
МРЦ
6.27
№ Схемы
1
№ В схеме
119
Кол-во
1
11486 Кронштейн С160 #119
МРЦ
13.6
№ Схемы
1
№ В схеме
120
Кол-во
1
11471 Вал втулки реверса С160 #120
МРЦ
11.48
№ Схемы
1
№ В схеме
122
Кол-во
1
11489 Крышка механизма реверса С160 #122
МРЦ
53.36
№ Схемы
1
№ В схеме
123
Кол-во
1
11497 Прокладка С160 #123
МРЦ
6.6
№ Схемы
1
№ В схеме
124
Кол-во
1
11488 Крышка вибратора с отверстием С160 #124
МРЦ
13.17
№ Схемы
1
№ В схеме
125
Кол-во
1
8279 Тяга (нов. модель) С160 #125
МРЦ
10.03
№ Схемы
1
№ В схеме
125
Кол-во
1
11503 Тяга С160 #125
МРЦ
3.7
№ Схемы
1
№ В схеме
127
Кол-во
1
11473 Втулка С160 #127
МРЦ
7.36
№ Схемы
1
№ В схеме
128
Кол-во
1
11482 Сальник 20*30*5 С160 #128
МРЦ
7.36
№ Схемы
1
№ В схеме
129
Кол-во
1
11483 Кольцо уплотнительное 23,6x3,55 С160 #129
МРЦ
4.79
№ Схемы
1
№ В схеме
133
Кол-во
1
11481 Кольцо для С160 #133
МРЦ
5.31
№ Схемы
1
№ В схеме
134
Кол-во
1
11480 Прокладка крышки вибратора С160 #134
МРЦ
4.88
№ Схемы
1
№ В схеме
137
Кол-во
1
11514 Шпонка С160 #137
МРЦ
10.2
№ Схемы
1
№ В схеме
138
Кол-во
1
11466 Вал вибрационный (реверс) С160 #138
МРЦ
71.51
№ Схемы
1
№ В схеме
143
Кол-во
1
11515 Шпонка С160 #143
МРЦ
12.38
№ Схемы
1
№ В схеме
144
Кол-во
1
11496 Прокладка крышки вибратора для С160 #144
МРЦ
8.88
№ Схемы
1
№ В схеме
147
Кол-во
1
11501 Сальник 28*52*7 для С160 #147
МРЦ
10.1
№ Схемы
1
№ В схеме
148
Кол-во
1
11495 Подшипник NJ206EM для С160
МРЦ
56.17
№ Схемы
1
№ В схеме
150
Кол-во
1
11468 Вал приводной С 160
МРЦ
52.21
№ Схемы
1
№ В схеме
151
Кол-во
1
11504 Шайба d42 С160 #151
МРЦ
3.4
№ Схемы
1
№ В схеме
152
Кол-во
1
11508 Шестерня приводного вала С160 #152
МРЦ
61.18
№ Схемы
1
№ В схеме
153
Кол-во
1
11499 Пружина стопорная С160 #153
МРЦ
6.7
№ Схемы
1
№ В схеме
154
Кол-во
1
11513 Шпонка 12x63 С160 #154
МРЦ
1.39
№ Схемы
1
№ В схеме
155
Кол-во
1
11512 Шпонка 12x20 С160 #155
МРЦ
0.33
№ Схемы
1
№ В схеме
156
Кол-во
1
11478 Кожух шестерни С160 #156
МРЦ
32.87
№ Схемы
1
№ В схеме
157
Кол-во
1
11507 Шестерня вала реверса С160 #157
МРЦ
58.15
№ Схемы
1
№ В схеме
158
Кол-во
1
11494 Подшипник 16008 для С160
МРЦ
19.73
№ Схемы
1
№ В схеме
159
Кол-во
1
11470 Вал узла переключения реверса С160 #159
МРЦ
10.46
№ Схемы
1
№ В схеме
160
Кол-во
1
11472 Втулка переключение движения реверса
МРЦ
13.83
Скрыть/Показать схему
Схема Двигатель 190F-188F
Запчасти
№ Схемы
2
№ В схеме
1
Кол-во
1
11991 Головка блока цилиндров 188F-190F
МРЦ
68.38
№ Схемы
2
№ В схеме
1
Кол-во
1
12026 Прокладка карбюратора воздушного фильтра 188F
МРЦ
4.46
№ Схемы
2
№ В схеме
1
Кол-во
1
12028 Прокладка пластины карбюратора 188F
МРЦ
4.46
№ Схемы
2
№ В схеме
1
Кол-во
1
12079 Болт головки цилиндра М10х80
МРЦ
7.13
№ Схемы
2
№ В схеме
1
Кол-во
1
21191 Ниппель выхода топливного бака 188F
МРЦ
4.88
№ Схемы
2
№ В схеме
1
Кол-во
1
10137 Труба приемная глушителя 188F/190F
МРЦ
1039.86
№ Схемы
2
№ В схеме
1
Кол-во
1
10138 Шпонка коленвала 6*6*30 188F/190F
МРЦ
10.69
№ Схемы
2
№ В схеме
5
Кол-во
1
10136 Гайка храповика 188F #5
МРЦ
10.36
№ Схемы
2
№ В схеме
7
Кол-во
1
11992 Вентилятор 188F/190F
МРЦ
9.24
№ Схемы
2
№ В схеме
8
Кол-во
1
21194 Маховик 188F-190F #8 (ручной старт)
МРЦ
58.64
№ Схемы
2
№ В схеме
11
Кол-во
1
12041 Болт M6x12 190F #11
МРЦ
4.13
№ Схемы
2
№ В схеме
12
Кол-во
1
21192 Модуль зажигания 188F/190F #12
МРЦ
16.73
№ Схемы
2
№ В схеме
12
Кол-во
1
12054 Модуль зажигания 190F
МРЦ
18.41
№ Схемы
2
№ В схеме
14
Кол-во
1
11990 Болт слива масла 188F
МРЦ
4.26
№ Схемы
2
№ В схеме
16
Кол-во
1
12031 Сальник 35*52*7 коленвала 188F #16
МРЦ
4.55
№ Схемы
2
№ В схеме
17
Кол-во
1
12002 Картер 188F #17
МРЦ
181.47
№ Схемы
2
№ В схеме
17
Кол-во
1
12044 Картер 190F #17
МРЦ
127.25
№ Схемы
2
№ В схеме
18
Кол-во
1
12000 Карбюратор 188F #18
МРЦ
60.65
№ Схемы
2
№ В схеме
19
Кол-во
1
12020 Прокладка впускная карбюратора 188F
МРЦ
4.46
№ Схемы
2
№ В схеме
19
Кол-во
1
12023 Прокладка карбюратора 188F (#19)
МРЦ
3.6
№ Схемы
2
№ В схеме
21
Кол-во
1
12024 Прокладка карбюратора 188F (#21)
МРЦ
3.83
№ Схемы
2
№ В схеме
23
Кол-во
1
12025 Прокладка карбюратора 188F (#23)
МРЦ
3.83
№ Схемы
2
№ В схеме
24
Кол-во
1
12038 Шпилька карбюратора 188F #24
МРЦ
4.55
№ Схемы
2
№ В схеме
25
Кол-во
1
11998 Головка цилиндра 188F
МРЦ
99.07
№ Схемы
2
№ В схеме
25
Кол-во
1
12043 Головка цилиндра 190F
МРЦ
108.01
№ Схемы
2
№ В схеме
27
Кол-во
1
12022 Прокладка головки цилиндра 188F
МРЦ
6.93
№ Схемы
2
№ В схеме
27
Кол-во
1
12057 Прокладка головки цилиндра 190F
МРЦ
4.26
№ Схемы
2
№ В схеме
32
Кол-во
1
12013 Крышка клапанная 188F
МРЦ
9.37
№ Схемы
2
№ В схеме
33
Кол-во
1
21223 Трубка вентиляции картера 188F/190F
МРЦ
4.13
№ Схемы
2
№ В схеме
36
Кол-во
1
12039 Штанга 188F #36
МРЦ
5.74
№ Схемы
2
№ В схеме
38
Кол-во
1
21227 Распредвал 188F/190F #38
МРЦ
43.76
№ Схемы
2
№ В схеме
39
Кол-во
1
12004 Клапан выпускной 188F #40
МРЦ
19.37
№ Схемы
2
№ В схеме
39
Кол-во
1
12046 Клапан выпускной 190F
МРЦ
19.37
№ Схемы
2
№ В схеме
40
Кол-во
1
12003 Клапан впускной 188F #39
МРЦ
18.78
№ Схемы
2
№ В схеме
40
Кол-во
1
12045 Клапан впускной 190F
МРЦ
19.37
№ Схемы
2
№ В схеме
41
Кол-во
1
12009 Колпачек маслосъемный 188F
МРЦ
4.36
№ Схемы
2
№ В схеме
42
Кол-во
1
12030 Пружина клапана 188F
МРЦ
5.21
№ Схемы
2
№ В схеме
46
Кол-во
1
12062 Шатун 190F
МРЦ
23.46
№ Схемы
2
№ В схеме
48
Кол-во
1
12055 Палец поршневой 190F
МРЦ
6.07
№ Схемы
2
№ В схеме
49
Кол-во
1
12056 Поршень 190F
МРЦ
30.33
№ Схемы
2
№ В схеме
53
Кол-во
1
12011 Крышка картера 188F
МРЦ
66.07
№ Схемы
2
№ В схеме
56
Кол-во
1
12027 Прокладка крышки картера 188F #56
МРЦ
7.46
№ Схемы
2
№ В схеме
56
Кол-во
1
12058 Прокладка крышки картера 190F
МРЦ
6.07
№ Схемы
2
№ В схеме
57
Кол-во
1
12036 Регулятор оборотов в сборе 188F
МРЦ
13.76
№ Схемы
2
№ В схеме
60
Кол-во
1
11999 Датчик уровня масла 188F
МРЦ
11.29
№ Схемы
2
№ В схеме
61
Кол-во
1
12033 Узел автоматического управления дроссельной заслонки 188/190F
МРЦ
89.5
№ Схемы
2
№ В схеме
61
Кол-во
1
12061 Узел управления дроссельной заслонкой 190F
МРЦ
20.63
№ Схемы
2
№ В схеме
64
Кол-во
1
12029 Пружина дроссельной заслонки 188F
МРЦ
4.36
№ Схемы
2
№ В схеме
69
Кол-во
1
11993 Фильтр воздушный 188F/190F (поролон)
МРЦ
10.99
№ Схемы
2
№ В схеме
69
Кол-во
1
11994 Воздушный фильтр в сборе 188F/190F генераторы
МРЦ
8.02
№ Схемы
2
№ В схеме
69
Кол-во
1
12052 Корпус воздушного фильтра в сборе 190F
МРЦ
22.57
№ Схемы
2
№ В схеме
76
Кол-во
1
12017 Фильтр топливный 188F #76
МРЦ
4.79
№ Схемы
2
№ В схеме
77
Кол-во
1
11988 Бак топливный 188F
МРЦ
9.8
№ Схемы
2
№ В схеме
77
Кол-во
1
11989 Бак топливный 188F (крышка резьба) крышка в комплекте
МРЦ
44.78
№ Схемы
2
№ В схеме
78
Кол-во
1
12014 Крышка топливного бака 188F
МРЦ
7.26
№ Схемы
2
№ В схеме
82
Кол-во
1
12042 Глушитель 190F
МРЦ
72.34
№ Схемы
2
№ В схеме
85
Кол-во
1
12021 Прокладка глушителя 188F/190F
МРЦ
3.7
№ Схемы
2
№ В схеме
86
Кол-во
1
12007 Коленвал 188F (Цилиндрический)
МРЦ
145.17
№ Схемы
2
№ В схеме
86
Кол-во
1
12048 Коленвал 190F (Цилиндрический)
МРЦ
104.58
-
Уцененные
28262 Виброплита SKIPER С160L-W (20.02.25);б/у, не работает
МРЦ
1302.97
-
Не забудь купить
9480 FanFaro MAX-5 80w90 GL-5 1л./ трансмиссионное масло
МРЦ
20.1
9482 FAVORIT Syntgear SAE 75W-90 GL-5 /Масло полусинтетическое трансмиссионное 1л
МРЦ
21.25
22939 FAVORIT Super DI SAE 10W-40 API CF-4/SG /Масло моторное полусинтетическое 0,9 л.
МРЦ
12.41
25736 FAVORIT STAHLSYNT Intellect DI SAE 10W-40 API CI-4/SL /Масло моторное полусин. универсальное 0.5 л
МРЦ
5.35
-
С этим товаром покупают
22939 FAVORIT Super DI SAE 10W-40 API CF-4/SG /Масло моторное полусинтетическое 0,9 л.
МРЦ
12.41
25736 FAVORIT STAHLSYNT Intellect DI SAE 10W-40 API CI-4/SL /Масло моторное полусин. универсальное 0.5 л
МРЦ
5.35
×
